聯想電腦網絡同傳功能使用教程詳細介紹
知識點分析:
本文以聯想EDU7.6為例，其他版本操作類似。
操作步驟:
如何進入聯想網絡同傳
聯想EDU機型，開機后按幾次F4，機器自動重啟進入網絡同傳。
聯想網絡同傳的使用
發送端操作過程
1. 請選擇進行操作的計算機作為發送端。
2. 按下電源開關啟動計算機，再按F4功能鍵進入網絡同傳的界面，如圖1所示。
圖1 網絡同傳界面
發送端連線接收端
3. 在網絡同傳界面中，單擊“發送端”按鈕，使當前計算機作為發送端，將彈出接收端登錄界面，連線網絡內的所有接收端，如圖2所示。
圖2 顯示接收端登錄信息
接收端連接成功后，圖標顯示為藍色。
如果接收端計算機未開機，則可以通過點擊“開始喚醒”按鈕，將上次已經登錄的計算機自動喚醒。
注意
喚醒功能只能將上次登錄過的接收端喚醒，未登錄過的接收端仍需手動開機。接收端信息列表已同步到了上次連線的所有接收端，該列表信息在這些計算機中都有記錄。
4. 接收端登錄完畢后，單擊“完成”，將彈出如圖3所示的網絡同傳發送端主界面，可以進行網絡同傳的相關操作。
圖3 網絡同傳發送端主界面
注意
如果點擊“刪除接收端”將某些接收端刪除，則會同時在接收端信息列表中將其刪除，下次同傳時只能手動開機。
5. 單擊“設置同傳參數”，將彈出同傳參數設置界面，如圖4所示。
圖4 同傳參數設置
注意
接收端同傳結束后的相關自動操作選項功能只對智能同傳起作用，對于CMOS參數同傳和保護參數同傳不起作用。
但無論您對接收端同傳結束后設置的操作是返回登錄、關機或重啟以下三種情況都將自動重啟計算機。
建議設置網絡延時時間為20~50µs。
6. 在網絡同傳發送端主界面，點擊“測速”按鈕，將會出現圖5所示提示對話框。測速功能可檢測網絡狀況和網絡中連線的接收端的傳輸速度。
圖5 網絡測速提示
一般情況下，當接收端網絡速度小于5000（KB/S）時，可以剔除此接收端，從而保障整體網絡環境的同傳速率。千兆交換機以及千兆網線同傳速度更快。您可以將同傳的網絡延時調小，以便提高同傳速度。
7. 您可以通過“分組設置”功能對已連線的所有計算機進行分組，您需要選擇要分組的接收端計算機，然后單擊“分組設置”按鈕，輸入本機分組名稱后，如果您選擇“僅修改本機”，則只修改了發送端計算機的分組，如果您選擇“修改本次連線所有機器”，那么連線的所有計算機都將分在該組中。
8. 在網絡同傳發送端主界面中單擊“IP分配”進行IP分配操作，如圖6所示。
圖6 IP分配
選中操作系統，即可在右側進行對應的IP設置，點擊“應用”設置將會在發送端本機生效。勾選“統一設置”即可對所有的系統設置相同的IP信息。
點擊“下一步”即進入IP的同傳操作界面，如下圖7。
圖7
當IP分配過程結束后，就會返回到網絡同傳發送端主界面。
統一添加計算機名后綴功能，由用戶自定義后綴的起始位置。勾選自動補齊后綴，（例：計算機名為Student3的計算機將被命名為Student003）有利于整個機房的計算機管理。
用戶可以在系統列表中勾選任意的系統分區，即針對指定的系統分區，進行獨立的IP分配。點擊“發送設置”即可完成該系統的IP分配，其他系統分區的IP信息不變。
當IP分配過程結束后，點擊“取消”就會返回到網絡同傳發送端主界面。
說明
IP分配，具有兩種分配方式，可以輸入指定IP，也可以設置為DHCP進行自動分配。
注意
如果選擇DHCP方式，您需要自行準備DHCP服務器。
當輸入指定IP進行分配時，需要注意以下事項：
1）起始IP地址：網絡管理員指定本地IP地址為起始IP地址，例如192.168.0.1，則分配IP后，發送端IP為192.168.0.1，而接收端則根據其登錄序號依次為192.168.0.（1+1），192.168.0.（1+2），192.168.1.（1+3）......，即登錄序號為1的接收端計算機IP被分配為192.168.0.2，登錄序號為2的接收端計算機IP為192.168.0.3，依次類推。
2）子網掩碼：網絡管理員設定局域網同一網段內的計算機為同一掩碼。
3）默認網關：網絡管理員設定局域網內計算機的默認網關地址。
4）計算機名：如果您選擇“只修改本機”，輸入的計算機名稱只被分配至所操作的發送端，對于連線中的接收端計算機沒有任何影響。如果選擇“修改本次連線所有機器”，輸入的計算機名稱將被分配至所操作的發送端，接收端則依據其登錄序號依次累加記數命名計算機名。在分配設置時，您可以選擇計算機名后綴，默認情況下后綴為0。例如：您發送端計算機名為 A，選擇后綴為0，則相當于發送端的名稱為A0，接收端計算機名就自動命名為 A1， A2...；您發送端計算機名為 A1，選擇后綴為2，則相當于發送端的名稱為A12，接收端計算機名就自動命名為A13，A14...。
5）您可以選擇“僅修改本機”或“修改本次連線所有機器”。
注意
1） Windows系統不能正確識別命名為純數字的計算機名，請您不要用純數字命名計算機名。
2）分配完IP地址和計算機名后，該值都將同步到此計算機的所有Windows操作系統中。

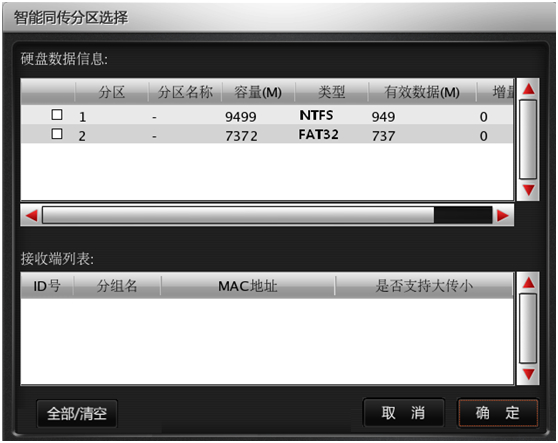

9. IP設置完成后，單擊“智能同傳”，向所有已經登錄的接收端發送同傳數據，在發送數據前，需要進行發送數據的相關設置，如圖8所示。
圖8 硬盤數據同傳
10. 勾選需要進行同傳的相關數據分區，并單擊“確定”，即可開始網絡同傳的數據傳輸，屏幕將會顯示同傳過程的進度提示。
同傳結束后，接收端將會根據用戶設置而進行關閉或重啟以及返回登錄狀態等。
注意
1）為了避免網絡同傳速度過慢，請?jiān)诓僮鲿r(shí)斷開網絡的外部連接，僅保障局域網內需要進行網絡同傳的計算機的網絡暢通，這樣可提高同傳效率。同傳過程中執行停止同傳的操作，將會破壞接收端原有系統及硬盤數據。
2）當出現網絡狀況較差或某接收端硬盤讀寫速度較慢時，由于該軟件具有接收端不“掉線”的特點，
您可以通過查看數據傳輸情況選擇斷掉該接收端，以保證大多數接收端的同傳效果。
11. 在網絡同傳發送端主界面中單擊“CMOS數據同傳”，同傳CMOS時，可將基本CMOS及擴展CMOS一并同傳至網絡內連線的接收端計算機。操作時，屏幕將會彈出系統提示界面，點擊“確定”進行CMOS數據傳輸。
注意
在同傳完CMOS信息后需要對所有接收端計算機手工重啟兩次才能使CMOS信息生效。在重啟過程中請不要修改接收端的任何CMOS信息。
接收端操作過程
1）網絡中若有機器進入發送端，接收端開機后將自動進入聯想網絡同傳。
2）如果網絡內沒有設置好發送端，開機后按F4幾次，出現發送端和接收端選擇的界面，請單擊“接收端”按鈕。
接收端連線至發送端的過程如圖9所示。
圖9 接收端顯示接收端登錄到發送端
|
